- HA系列安全光柵

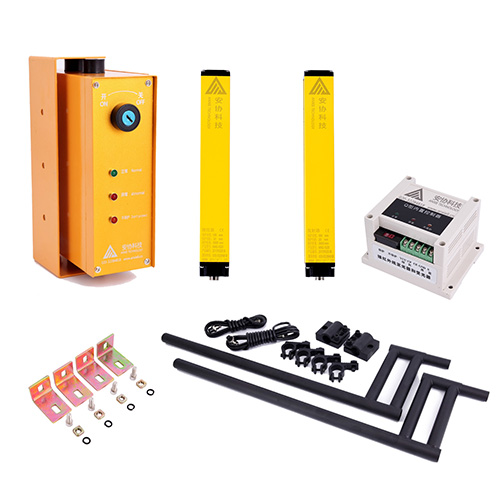

HA四級安全光柵Level 4 safety grating：
HA系列安全光柵攜帶雙回路外置控制系統，參照了歐洲標準設計，主要元器件選用國外原裝進口，其安全性能達到國際歐洲四級標準，并通過了國內GB4584-2007認證。其功能強大，自檢完善，使用簡易，抗震性強，安裝方式多樣可應用于各種高危設備，并能在惡劣環境中保護操作人員安全及設備。
產品特點：
1.采用SMD貼片設計，抗光、電磁干擾能力強，具有多種抗震性措施，抗震性好，穩定性高。
2.采用雙回路輸出信號，自檢完善，響應時間短。
3.一臺控制器可控制多套傳感器，形成多面保護。
4.鋁合金外殼，結構堅固，耐沖擊。
5.采用線同步技術，抗干擾能力強。
6.產品由大地保險承保，客戶用的放心。
7.可用于長距離區域保護，和用于多面區域保護。8.符合國家鑄造鍛壓機械質量監督檢測中心GB4587-2007技術標準規范。
產品技術參數：
響應時間 | ＜20msSR | 電源電壓 | AC220V/110V±15% 50/60Hz |
抗光干擾 | 10000Lux（入射角≥5°） | 保護距離 | A.0~3500 |
繼電器機械壽命 | ≥1000萬次（可更換 | B.0~10000 | |
環境濕度 | 20℃，RH≤85% | C.0~15000 | |
功耗＜15W | ＜15W | 光軸間距 | 10 |
輸出觸點容量 | AC250V5A | 20 | |
頻率范圍 | 10-55Hz | 40 |

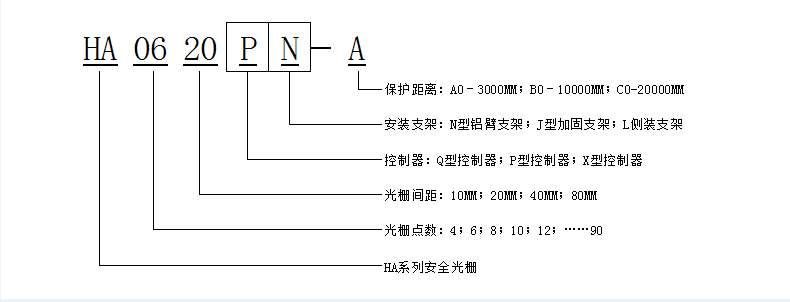

HA系列產品選型規格說明：
光束數量 | 光軸間距(10mm) | 光束數量 | 光軸間距(20mm) | 光束數量 | 光軸間距(40mm) | |||
規格型號 | 保護高度 | 規格型號 | 保護高度 | 規格型號 | 保護高度 | |||
12 | HA1210 | 110 | 6 | HA0620 | 100 | 6 | HA0640 | 200 |
16 | HA1610 | 150 | 8 | HA0820 | 140 | 8 | HA0840 | 280 |
20 | HA2010 | 190 | 10 | HA1020 | 180 | 10 | HA1040 | 360 |
24 | HA2410 | 230 | 12 | HA1220 | 220 | 12 | HA1240 | 440 |
28 | HA2810 | 270 | 14 | HA1420 | 260 | 14 | HA1440 | 520 |
32 | HA3210 | 310 | 16 | HA1620 | 300 | 16 | HA1640 | 600 |
36 | HA3610 | 350 | 18 | HA1820 | 340 | 18 | HA1840 | 680 |
40 | HA4010 | 390 | 20 | HA2020 | 380 | 20 | HA2040 | 760 |
44 | HA4410 | 430 | 22 | HA2220 | 420 | 22 | HA2240 | 840 |
48 | HA4810 | 470 | 24 | HA2420 | 460 | 24 | HA2440 | 920 |
52 | HA5210 | 510 | 26 | HA2620 | 500 | 26 | HA2640 | 1000 |
HA系列產品選型表(單位數為mm) HA series product selection table (unit mm)
支架選配表Bracket matching table：

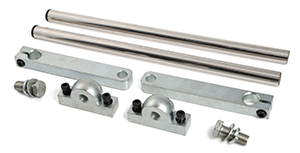

支架名稱及代碼 | 支架圖片及配件 | 詳細清單 |
鐵旋臂支架 N型 |
| ⑴兩根鋼管（450mm的鋼管配≤180mm保護高度的光電；550mm長的鋼管配<180mm≤300mm保護高度的光電；660mm長的鋼管配>300mm保護高度的光電） ⑵旋臂兩個 ⑶底座2個 ⑷滑塊4個 ⑸M8墊圈2個+M8彈墊2個 ⑹M8*16螺絲2顆 ⑺M6*8螺絲2顆 ⑻M5墊圈4個+M5彈墊4個 ⑼M5螺母4個 ⑽M5*30螺絲4顆 ⑾M40*40螺絲2個 ⑿M40墊圈2個+M40彈墊2個 ⒀M8*25螺絲4個 ⒁M8彈墊4個 |

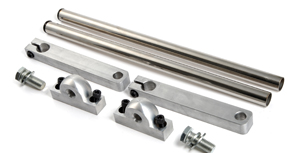

鋁旋臂支架 N型 |
| |

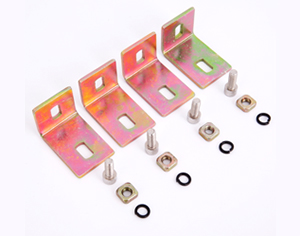

側裝支架 L型 | | ⑴L型支架4個 ⑵滑塊4個 ⑶M6墊圈4個+M6彈墊4個 ⑷M6*16螺絲4顆 ⑸M6*8螺絲4顆 |

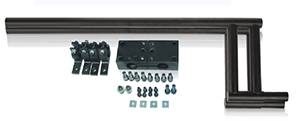

加固支架 J型 |
| ⑴加固兩根 ⑵底座兩個 ⑶O型卡4個 ⑷滑塊4個 ⑸M8墊圈2個+M8彈墊10個 ⑹M8*16螺絲6顆 ⑺M6*8螺絲4顆 ⑻M5墊圈4個+M5彈墊4個 ⑼M5螺母4個 ⑽M5*30螺絲4顆 ⑾M8*25螺絲6顆 ⑿M8*12螺絲4顆 |

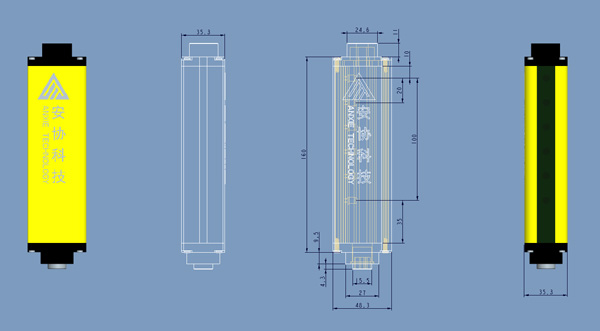

HA尺寸圖
