一、安全光柵用途

安全光柵也就是光電安全保護裝置(也稱安全保護器、沖床保護器、紅外線安全保護裝置等).  在現代化工廠里，人與機器協同工作，在一些具有潛伏危險的機械設備上，如沖壓機械、剪切設備、金屬切削設備、自動化裝配線、自動化焊接線、機械傳送搬運設備、危險區域(有毒、高壓、高溫等)，輕易造成功課職員的人身傷害

1.安全光柵又稱為光電保護器、安全光幕、光電保護裝置等，主要用于機械加工設備、危險工作區域，防止機械設備對操縱者的傷害和誤入危險區域造成的人身傷害，保護人身安全。

2.  對于滑塊能在行程的任意位置制動休止的壓力機，安裝安全光柵置，可實現整個行程的安全保護，或與凸輪開關配合，實現30°～180°之間行程的安全保護。

3.  對于產業機械手、注塑機、包裝設備、切紙機械、壓濾機、自動化設備、焊裝流水線等危險工作區域，安裝安全光柵，可實現進入危險區域報警或與設備的安全保護系統聯鎖，從而保護人身安全。

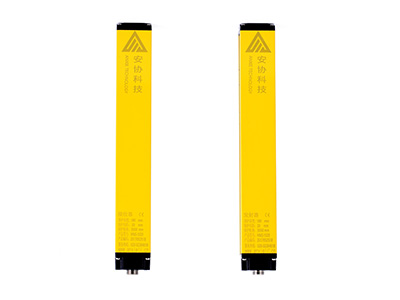

二、安全光柵的組成

發光器；由若干發光單元組成，發射紅外光線。

受光器；安全光幕由若干受光單元組成，接收紅外光線，與發光器對應，形成保護光幕，

產生通光、遮光信號，通過信號電纜傳輸?shù)娇刂破鳌?/p>

控制器；為發光器、受光器供電，并處理受光器產生的通光、遮光信號，產生控制信號，  控

制機床的制動控制回路或其它設備的報警裝置，實現機床泊車或安全報警?？刂破饔挚煞?/p>

為內置式控制器(Q)和外置式控制器(W);內置式控制器結構小巧緊湊，可安裝在機床或其它

設備的電氣柜內;外置式控制器結構美觀牢固，可直接安裝在機床床壁上或其它設備上。

信號電纜；用來傳輸控制器和發光器、受光器之間的信號。

控制電纜；用來連接控制器和機床、設備的控制單元，以實現機床、設備的安全控制、

三、安全光柵工作示意圖

安全光柵根據光幕產生方式的不同，可分為反射式、對射式、多面保護三種形式.

反射式安全光柵工作示意圖

對射式安全光柵工作示意圖

多面式安全光柵工作示意圖

四、安全光柵工作原理

正常情況下光柵

當光柵傳感器保護區域內無遮擋物時,光柵傳感器發出安全信號給控制器,控制器安全指示燈綠燈點亮,故障指示燈紅燈熄滅,繼電器吸合,設備可以啟動。

異常情況下光柵當光柵尺傳感器保護區域內有遮擋物,例如職員進入時,光線被遮斷,光柵傳感器立刻發出遮斷信號給控制器,控制器安全指示燈綠燈熄滅故障指示燈紅燈點亮,繼電器立刻開釋,設備休止且不能被啟動,從而起到保護職員免受傷害。

五、留意事項

1  盲區的存在：

因為安裝及光柵本身的缺陷等，導致光柵在使用時存在盲區，在盲區內遮蔽光柵起不到保護作用，使用時需要特別留意。

新設備安裝時盡量選用無盲區光柵

2  嚴格檢查

1、每班使用之前必需檢查安全光柵對設備舉措措施的控制是否正常。

2、  使用過程中不得隨意變動光柵的位置。

3、當泛起故障時，應由專業職員維修。

4、使用過程中，留意不要讓工件、工具、廢物等碰撞光電保護裝置。

5、光柵光學表面需要按期清潔。

3  禁止隨意將控制信號短接

有些工廠，因為光柵損壞導致短期內無法出產因此將控制信號短接，使得控制系統以為光柵是正常的，但是一旦操縱職員將手或者其他身體部位放在危險區就會發生人身傷害事故，因此，為人為己，安全裝置千萬不能短接。
